スタートアップテンプレートではグラフウィジェットを使用することができます。

カスタムウィジェット配置先の確認

Magic xpaを起動しオプション　⇒　設定　⇒　動作環境を起動します。

外部参照タブをクリックします。

45 SmartUXカスタムウィジェットのパスを確認します。 今回は例として
C:\Magic\Studio411\SmartUX\Templates\2.1.0.4-MSJ\Widgets
をパス設定されている前提で進めていきます。

ファイルの配置

この記事の下部にある default.zipをダウンロードして解凍します。

設定ファイルの修正

C:\Magic\Studio411\SmartUX\Templates\2.1.0.4-MSJ\Widgets\component-groups-order.json
を修正します。エンコードはUTF-8で保存してください。   ] }   の
“]”と”}”の間に以下のコードを挿入します。

,

"Graph": [

"msj-graph-bar",

"msj-graph-line",

"msj-graph-pie",

"msj-graph-gantt"

]

結果は以下のようになります。

 ]

,

"Graph": [

"msj-graph-bar",

"msj-graph-line",

"msj-graph-pie",

"msj-graph-gantt"

]

}

C:\Magic\Studio411\SmartUX\Templates\2.1.0.4-MSJ\Widgets\component-groups.json
を修正します。エンコードはUTF-8で保存してください。 最後の行の } ]
の"}"と"]"の間に以下のコードを挿入します。

 ,

{

"id": "Graph",

"label": "グラフコントロール"

}

結果は以下のようになります。

 }

,

{

"id": "Graph",

"label": "グラフコントロール"

}

]

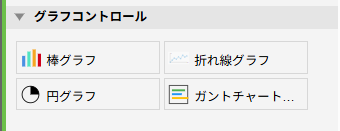

SmartUXのウィジェットにグラフコントロールが追加されたら成功です。
